Elektronik Devrelerde Güç Hesaplama Yöntemleri

Elektronik Devrelerde Güç Hesaplama Yöntemleri

Elektronik dünyasında, doğru güç hesabı yapmak bir devrenin güvenli, verimli ve uzun ömürlü çalışması için hayati önem taşır. Yanlış hesaplanan güç değerleri, bileşenlerin aşırı ısınmasına, verim kaybına ve hatta devre arızalarına neden olabilir. Bu nedenle elektronik devrelerde güç hesaplama konusu hem profesyonel mühendisler hem de hobi elektronik meraklıları için temel bir bilgidir.
Bu yazıda, güç hesaplamasının temellerini, kullanılan formülleri ve farklı devre tiplerinde dikkat edilmesi gereken noktaları adım adım açıklayacağız.

Güç (Power) Nedir?

Elektrikte “güç”, bir devrede birim zamanda harcanan veya üretilen enerji miktarını ifade eder. Güç, watt (W) cinsinden ölçülür ve temel olarak gerilim (volt) ile akım (amper) arasındaki ilişkiye dayanır.
Temel güç formülü:
P = V × I
Burada;

• P: Güç (Watt)
• V: Gerilim (Volt)
• I: Akım (Amper)

Bu denklem, hem doğru akım (DC) hem de alternatif akım (AC) devrelerinde güç hesaplamasının temelini oluşturur.

DC Devrelerde Güç Hesaplama

Doğru akım devrelerinde güç hesaplaması oldukça basittir çünkü akım yönü sabittir.
1. Temel Formül:
P = V × I
Örnek:
Bir devrede 12V gerilim altında 2A akım geçiyorsa:
P = 12 × 2 = 24 Watt
2. Direnç Üzerinden Hesaplama:
Dirençli bir devrede Ohm Kanunu (V = I × R) kullanılarak güç farklı biçimlerde hesaplanabilir:

• P = V × I
• P = I² × R
• P = V² / R

Örnek:
10Ω’luk bir dirençten 0.5A akım geçiyorsa:
P = I² × R = 0.5² × 10 = 2.5 Watt
Bu, direncin en az 2.5W güce dayanması gerektiği anlamına gelir.

AC Devrelerde Güç Hesaplama

Alternatif akım devrelerinde güç hesaplaması biraz daha karmaşıktır çünkü akım ve gerilim sürekli yön değiştirir. Bu nedenle “faz farkı” ve “güç faktörü (cosφ)” gibi kavramlar devreye girer.

1. Aktif Güç (Gerçek Güç)

Cihazların gerçekten kullandığı güç miktarıdır.
P = V × I × cosφ
cosφ, gerilim ile akım arasındaki faz farkını temsil eder. Eğer bu fark sıfırsa (tam dirençli devrelerde), cosφ = 1 olur ve tüm güç aktif güce dönüşür.

2. Reaktif Güç

Endüktif veya kapasitif yüklerde enerji sürekli depolanır ve geri verilir. Bu güce reaktif güç (Q) denir.
Q = V × I × sinφ
Birimi volt-amper-reaktif (VAR)’dır.

3. Görünür Güç

Toplam güç, yani aktif ve reaktif gücün bileşkesidir.
S = V × I
Birimi VA (Volt-Amper)’dir.
Bu güçler arasındaki ilişki üçgen formunda gösterilir:
S² = P² + Q²
Örnek:
Bir AC devrede 230V gerilim ve 2A akım var, güç faktörü 0.8:
P = 230 × 2 × 0.8 = 368 Watt (Aktif Güç)
S = 230 × 2 = 460 VA (Görünür Güç)
Q = √(S² - P²) = √(460² - 368²) = 276 VAR (Reaktif Güç)

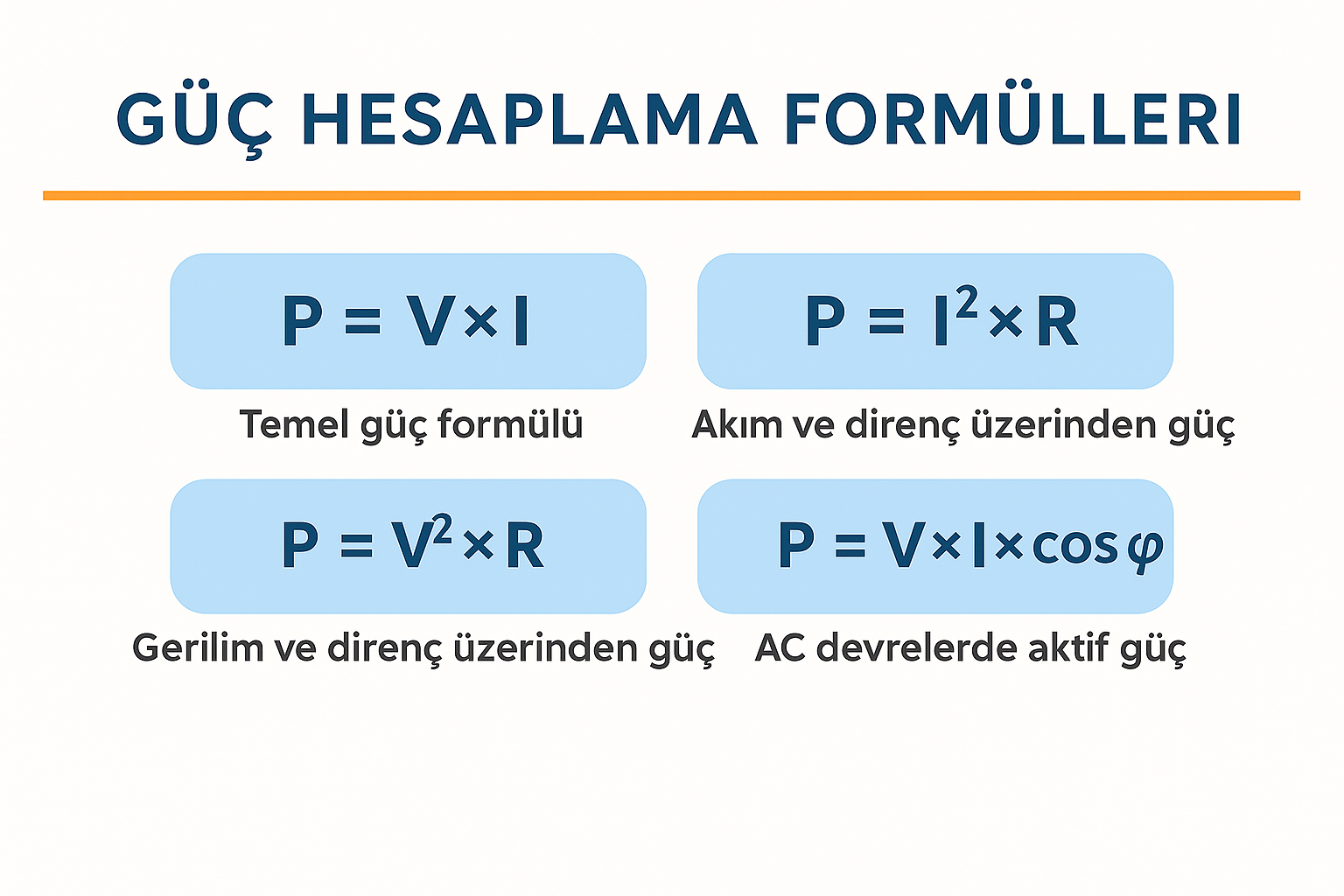

Güç Hesaplamasında Kullanılan Temel Formüller

FormülAçıklamaP = V × ITemel güç formülüP = I² × RAkım ve direnç üzerinden güçP = V² / RGerilim ve direnç üzerinden güçP = V × I × cosφAC devrelerde aktif güçQ = V × I × sinφReaktif güçS = V × IGörünür güç
Bu formüller, elektronik devrelerde güç hesaplama işlemlerinin temelini oluşturur.

Elektronik Devrelerde Güç Hesaplama Neden Önemlidir?

Güç hesaplaması sadece teorik bir bilgi değil, pratikte devre güvenliği açısından da hayati öneme sahiptir.

• Bileşen Seçimi: Direnç, transistör, entegre ve kondansatör gibi elemanların dayanabileceği maksimum güç sınırlarını bilmek gerekir.
• Aşırı Isınmayı Önleme: Yanlış güç seçimi, bileşenlerin aşırı ısınmasına neden olabilir.
• Enerji Verimliliği: Gereksiz güç kayıplarını önleyerek enerji tasarrufu sağlanır.
• Güvenlik: Fazla güç yüklenmesi kısa devre, yanma veya cihaz hasarı riskini artırır.

Bir devre tasarlarken güç hesabı yapılmazsa, sistemin stabil çalışması imkânsız hale gelir.

Güç Hesaplamasında Dikkat Edilmesi Gerekenler

1. Gerilim Dalgalanmalarını Hesaba Kat: Özellikle AC devrelerde gerilim değişimleri bileşenlerin güç değerlerini etkileyebilir.
2. Güç Faktörünü Dikkate Al: Endüstriyel devrelerde düşük güç faktörü enerji verimliliğini azaltır.
3. Soğutma Gereksinimi: Yüksek güçlü elemanlar (örneğin transistörler) için soğutucu kullanmak gerekir.
4. Güvenlik Payı Bırak: Hesaplanan gücün %20-30 fazlasını alacak şekilde bileşen seçimi yapılmalıdır.

Örnek: Basit Bir Güç Hesaplama

Bir LED devresinde 9V pil kullanılıyor ve direnç üzerinden 0.015A akım geçiyor.
P = V × I = 9 × 0.015 = 0.135 Watt
Bu durumda devre 0.135W güç harcıyor. Eğer bu direncin 0.25W güce dayanıklı olduğunu varsayarsak, güvenli bir çalışma sağlanmış olur.

Sıkça Sorulan Sorular

1. Elektronik devrelerde güç hesaplama neden gereklidir?
Bileşenlerin dayanabileceği enerji miktarını bilmek, devre güvenliği ve performansı için zorunludur.
2. DC ve AC devrelerde güç hesabı fark eder mi?
Evet. DC devrelerde güç doğrudan V×I formülüyle bulunurken, AC devrelerde faz farkı ve güç faktörü dikkate alınmalıdır.
3. Güç faktörü nedir?
Gerilim ve akım arasındaki faz farkını gösteren değerdir. Güç faktörü 1’e ne kadar yakınsa, enerji verimliliği o kadar yüksektir.
4. Dirençte güç hesaplamak için hangi formül kullanılır?
P = I² × R veya P = V² / R formülleri kullanılabilir.
